不銹鋼知識(shí)

430和304不銹鋼哪個(gè)好？

來源：不銹鋼知識(shí) 作者：430和304不銹鋼哪個(gè)好？ 發(fā)布時(shí)間：2021-02-05 閱讀： 45342
標(biāo)簽： 304 不銹鋼區(qū)別哪個(gè)好 430

摘要：430和304不銹鋼哪個(gè)好，430和304不銹鋼有什么區(qū)別？430不銹鋼和304的區(qū)別主要在鎳含量方面:430鎳含量小于0.75%，304鎳含量大于8%。塑性/韌性方面，430不銹鋼和304區(qū)別較大。430不銹鋼和304不銹鋼

一、430和304不銹鋼成分對(duì)照表

430不銹鋼是美標(biāo)不銹鋼材料牌號(hào)，為低碳高鉻鐵素體鋼，屬于400系不銹鋼之一種。

304不銹鋼同樣是美標(biāo)不銹鋼材料牌號(hào)，為鉻鎳奧氏體鋼，是300系不銹鋼常見鋼種。

根據(jù)美國(guó)標(biāo)準(zhǔn)《ASTM A240/A240M-15a 壓力容器及一般用途用鉻和鉻鎳不銹鋼板、薄板和帶材的規(guī)范標(biāo)準(zhǔn)》，430不銹鋼碳含量應(yīng)小于0.12%，鉻含量應(yīng)在16-18%之間，鎳含量小于0.75%。

430不銹鋼和304的區(qū)別，主要在鎳含量方面。這兩種材質(zhì)元素含量的區(qū)別，詳見430和304不銹鋼化學(xué)成分對(duì)照表：

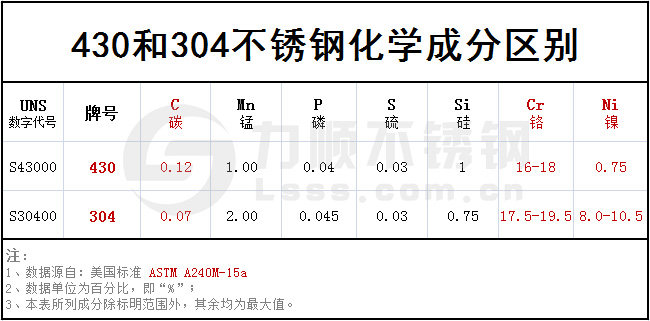

不銹鋼430和304化學(xué)成分對(duì)照表

二、430和304不銹鋼哪個(gè)好，有什么區(qū)別？

430不銹鋼為鐵素體不銹鋼，可通過冷加工使其輕微強(qiáng)化，但低溫韌性較差，一般也不能通過熱處理硬化。參考：不銹鋼金相組織及標(biāo)準(zhǔn)介紹，了解其金相組織特征。

304不銹鋼具有良好的塑性和韌性，在室溫或稍高溫度下變形會(huì)使強(qiáng)度提高，而降低延伸率。退火后的奧氏體不銹鋼（如304不銹鋼）保持了高沖擊阻力，即使在深冷溫度下，這種性能和其低溫強(qiáng)度、可加工性相結(jié)合，使其能運(yùn)送液態(tài)天然氣，或用于其它深冷溫度環(huán)境。

屈服強(qiáng)度、抗拉強(qiáng)度、伸長(zhǎng)率、硬度是衡量不銹鋼材料力學(xué)性能的四種參數(shù)指標(biāo)。

通過對(duì)比，我們可知430和304不銹鋼哪個(gè)好：抗拉強(qiáng)度、伸長(zhǎng)率、硬度方面，430和304不銹鋼區(qū)別較大，詳見304和430不銹鋼力學(xué)性能對(duì)照表：

430不銹鋼和304的區(qū)別，在力學(xué)性能方面

【相關(guān)資料】

430不銹鋼一般性能

430不銹鋼為低C鐵素體不銹鋼，其在輕度腐蝕環(huán)境或大氣中的耐蝕性，與一些含Ni（鎳元素）不銹鋼相近，并在高溫下有抗氧化性。430鋼種有延性，不易加工硬化，并且可用很多輥軋成形，或低拉伸彎曲方法以及較常用的拉拔和彎曲工藝成形。

430不銹鋼結(jié)構(gòu)

當(dāng)溫度低于約1650°F（約899攝氏度）時(shí)，這些合金是帶有無規(guī)則球形碳化物擴(kuò)散的鐵素體。當(dāng)加熱至1650°F以上，在晶界和晶粒內(nèi)會(huì)形成少量奧氏體。這些奧氏體轉(zhuǎn)變成馬氏體還是鐵素體和碳化物，要取決于冷卻速率?？赡軙?huì)在焊接區(qū)和母金屬的熱影響區(qū)發(fā)現(xiàn)馬氏體，其經(jīng)過退火會(huì)轉(zhuǎn)變成鐵素體和碳化物。
